uDMX-mod

uDMX-mod ist die modifizierte Hardware im Vergleich zum originalen uDMX von anyma.ch.

Aenderungen sind:

• Keine Verwendung von SMD-Bauteilen (leicht zu loeten)
• zusaetzliche Optische Trennung (Sicherheit geht vor)

In meinem Schaltplan habe ich den Optokoppler HCPL-4100 eingesetzt, da ich ihn gerade mehrfach da hatte, natuerlich kann bei einer kleinen Aenderung auch der gaengige 6N137 verwendet werden.

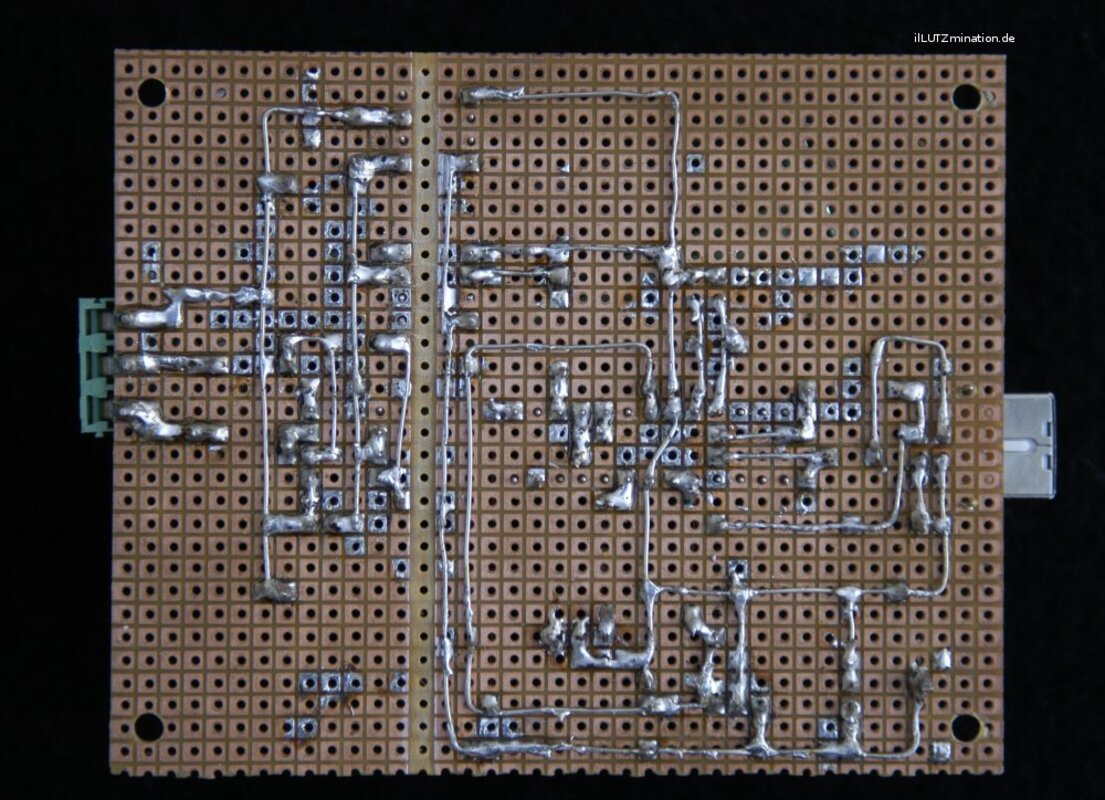

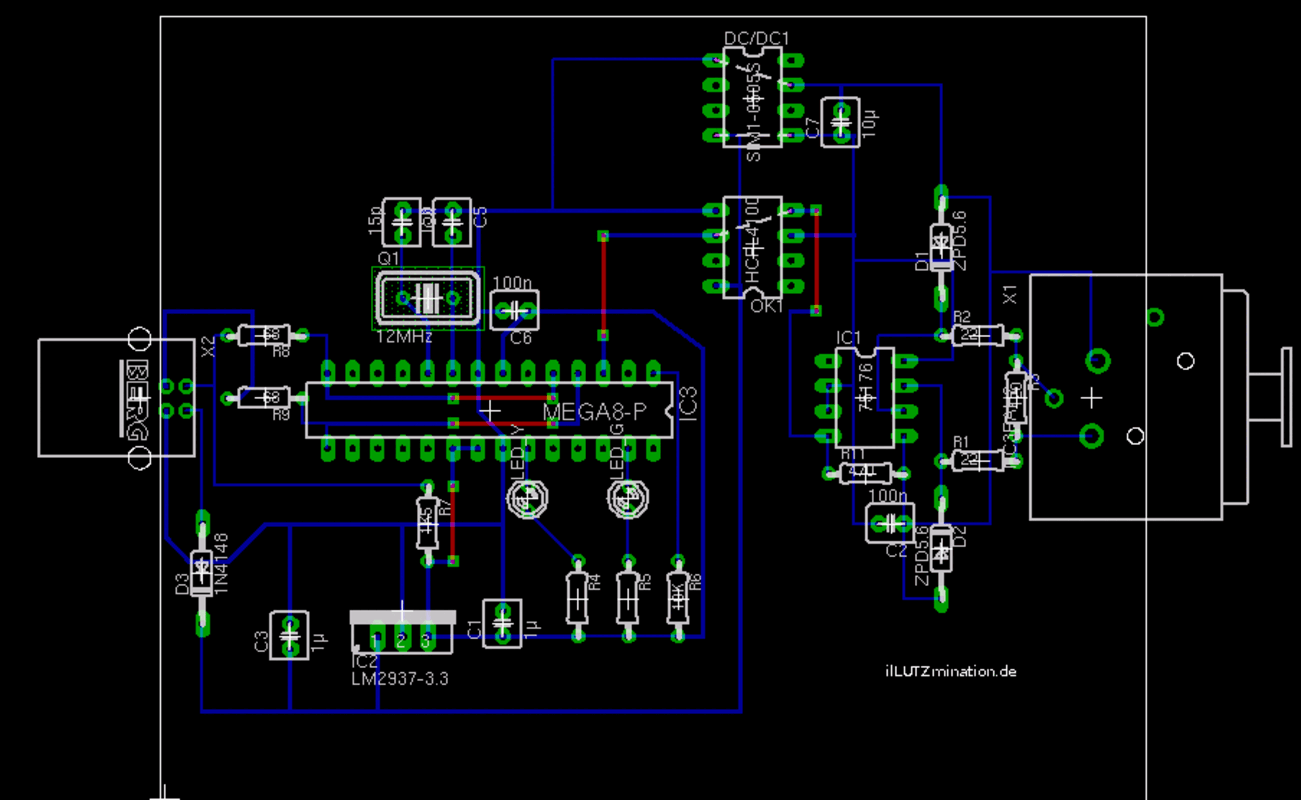

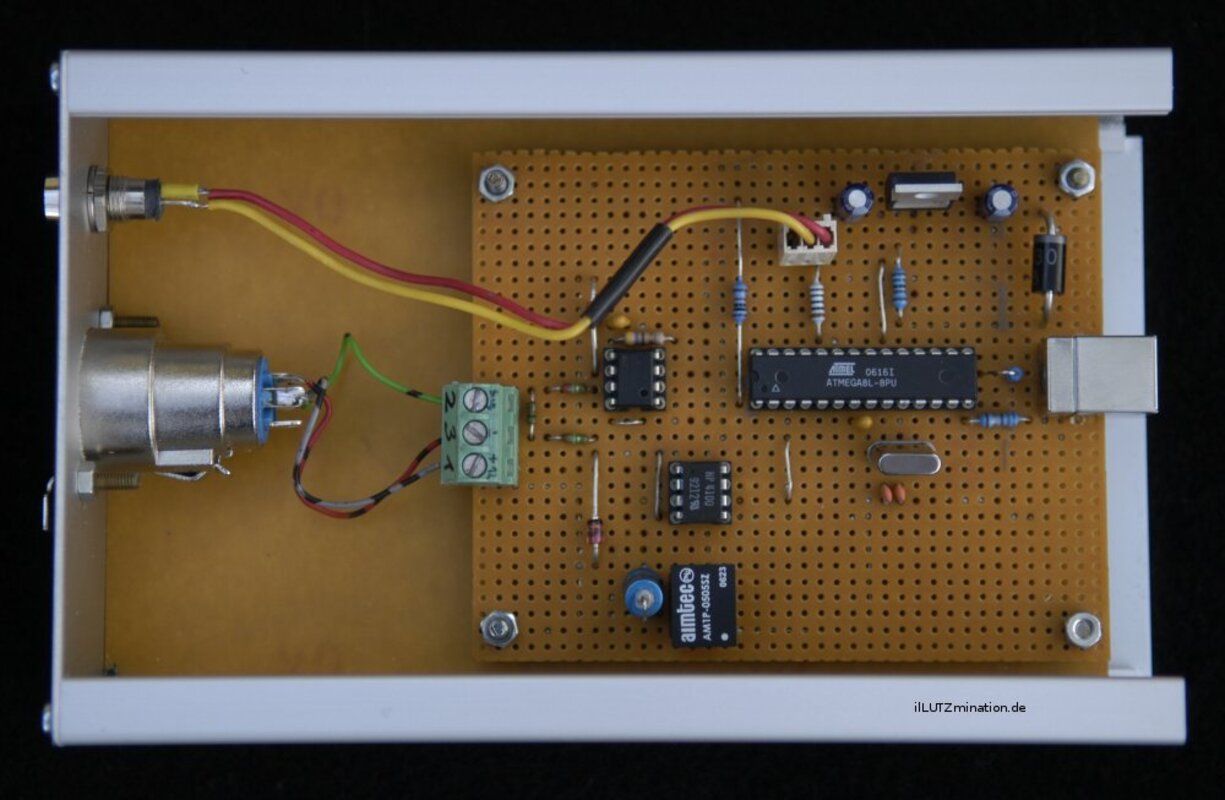

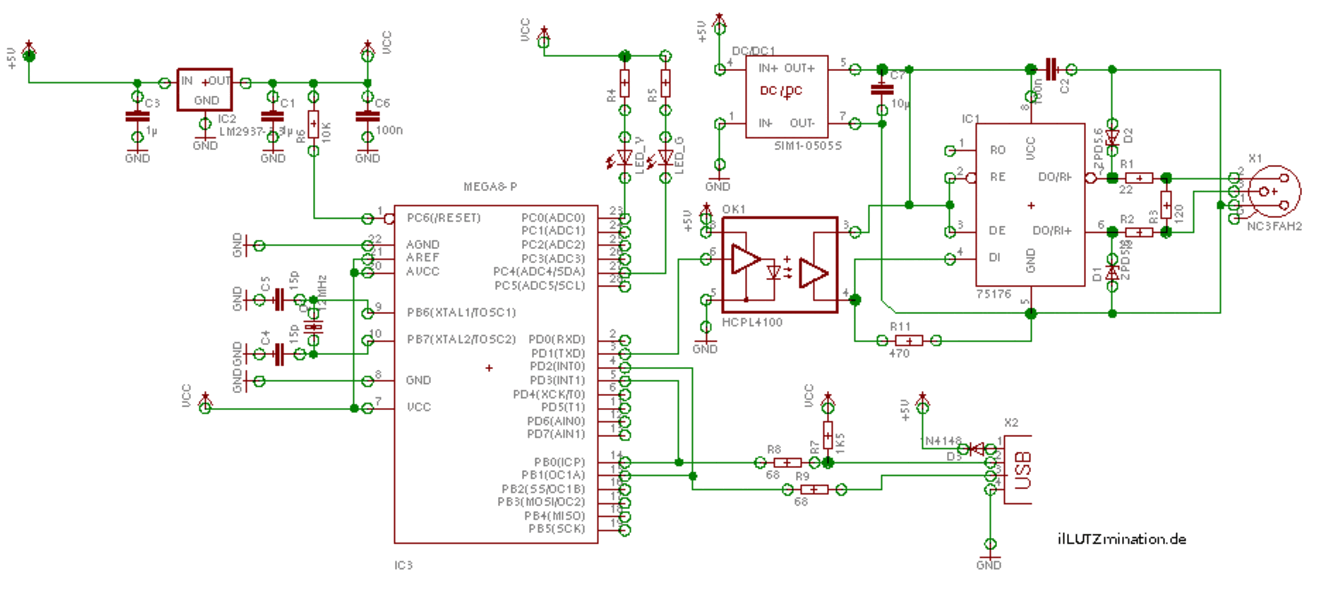

Die in der Freeware-Version von Eagle erzeugten Dateien (Schaltplan / Layout) gibt es hier.
